Группы быстрого монтажа Maibes.

Группы имеются разных серий, с разными диаметрами и соответственно с разной пропускной способностью, мы же остановимся на 25-й серии, которой достаточно для выполнения любого каприза заказчика в  доме площадью под «скромную тысячу»  квадратных метров.

Вот только пусть не вводит Вас в заблуждение фраза:  «группа быстрого монтажа» , ибо жопорукость и дурость исполнителей  иногда превращают быстрый монтаж в парочку еще более быстрых демонтажей  и монтажей. Называться они могут так   лишь при сборке модульных типовых котельных.

Если вы увидите, что ваш монтажник сперва чешет репу, потом крутит так да эдак коллектор, следом  начинает  менять местами  потроха насосных групп, то не волнуйтесь – человек находится в творческом процессе, продумывает и просчитывает правильность монтажа на начальном этапе, а вот если вам тупо все собрали,  и закрепили за 30 минут, то ожидайте подлянок ,и косяков, которые обязательно вылезут в  дальнейшем.  J.

Имеются в реальности следующие компоненты:

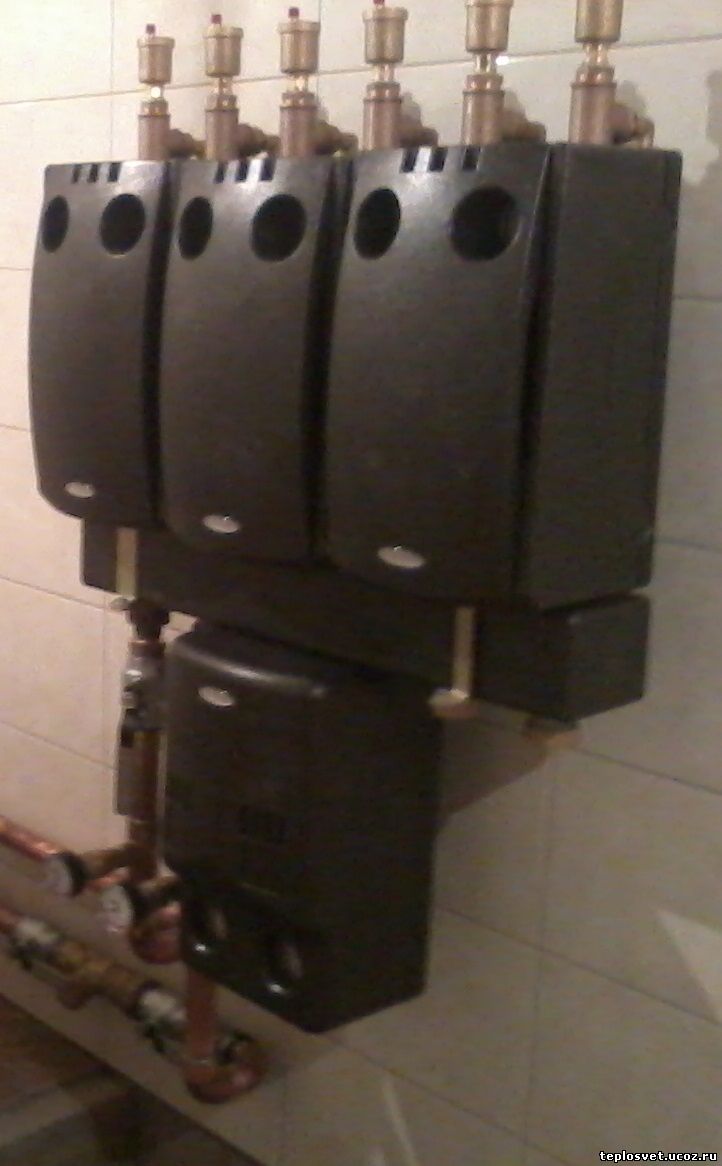

1.Коллектор настенный на 6 и 4 выхода.(можно обойтись и самопальным)

2.Настенное крепление коллектора(приобретается отдельно, а так хоть насквозь, гвоздями..).

3.Гидравлическая стрелка .(Можно поставить косой фильтр и воздухо -  удалитель).

4.Насосная группа  прямая ( для загрузки бойлеров и  прямых контуров отопления).

5.Насосная группа с термостатическим смесителем для теплого пола.

6.Насосная группа под  трех ходовой  смеситель ( Сервопривод стоит 200 армениканских рублей).

7.Группа со встроенным теплообменником, с нержавеющим насосом и с группой безопасности.

Попробуем расшифровать некоторые понятия:

1. Вы можете купить и установить готовое решение или изгаляться, как Вам за благо – не -рассудится , в любом случае коллектор будет лишен красивой термоизоляции, плюс – каждое лишнее соединение является фактором риска.
2. Можно в отсутствие штатного коллектора закрепить группы на стене с использованием подручных материалов (Через кусок доски, через самопальные крепления), но целостность конструкции всегда остается под вопросом.

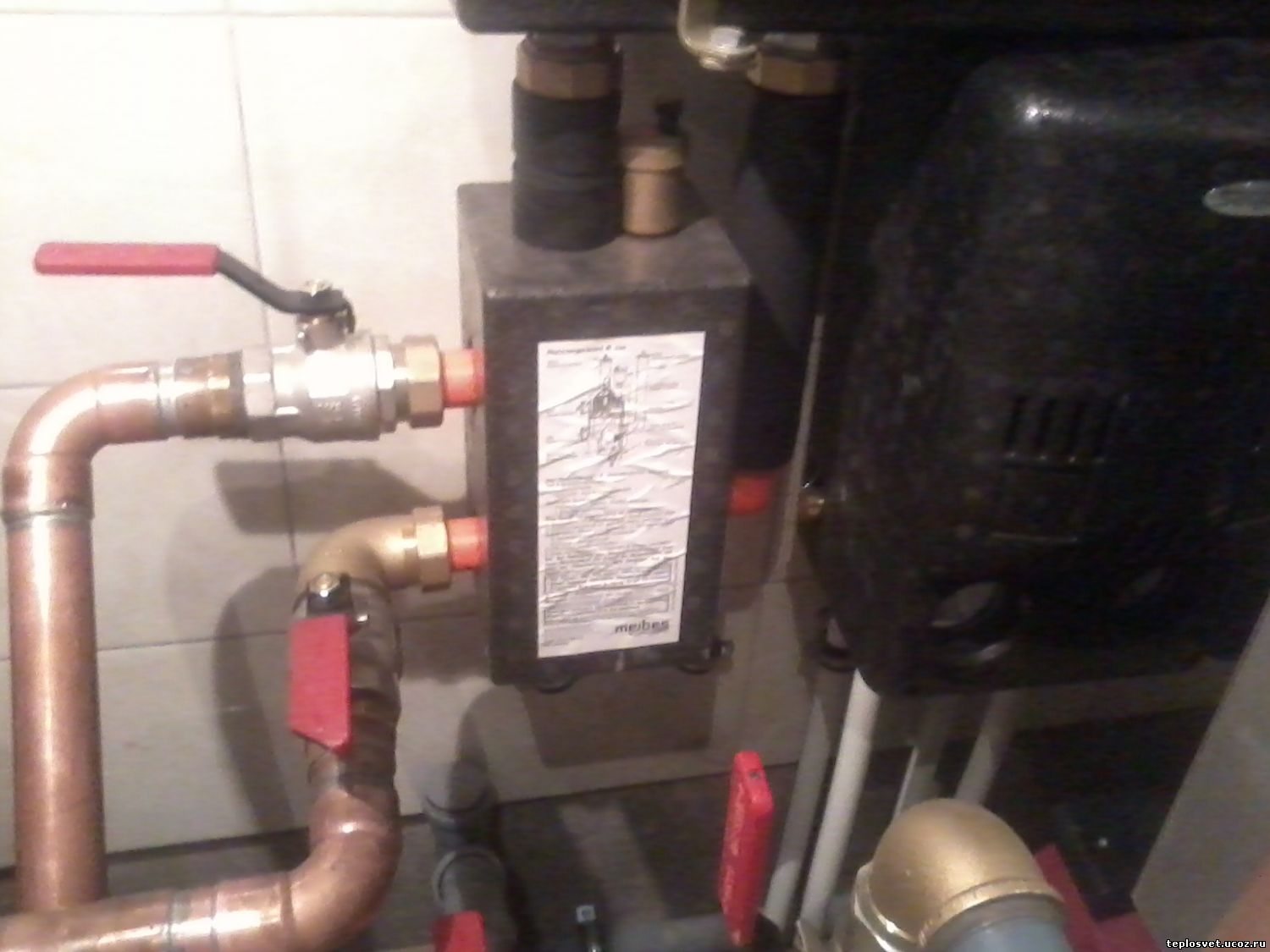

3. Гидравлическая стрелка . Используется  для обеспечения правильного гидравлического разделения потоков теплоносителя, т.е. малое кольцо – это контур  «котел – стрелка», а большое – «насосные группы – потребители».  В этом случае обязательным является насос загрузки котла  на обратной линии. (Можно в альтернативе стрелке поставить в обратную линию  косой фильтр и воздухо -  удалитель на линию подачи, но только в упрощенной схеме с одним коллектором).
4. 4.Насосная группа  прямая, как правило, используется для подсоединения прямых контуров без сложной автоматики управления. Так, к примеру, если ваши радиаторы по теплоотдаче соответствуют  размерам помещений, то и  нет необходимости «раскочегаривать»  котел до температур выше 75*С, так как для бойлера данная температура вполне достаточна, а с прямого контура на радиаторы  будет приходить теплоноситель температурой 65-70*С, и обжечься о них будет невозможно. Группа поставляется без насоса, но с полным комплектом термоизоляции, корпуса термометров служат поворотными ручками для встроенных кранов отсечки. Положение крана определяется  при снятии ручки – на гнезде термометра выполнен пропил указывающий на рабочее состояние крана: если пропил расположен поперек  труб группы, то это  означает, что кран закрыт.
5. 5.Насосная группа с термостатическим смесителем для теплого пола представляет собой модификацию, содержащую в себе трехходовой клапан нажимного действия, термостатическую головку с жидкостным датчиком и капиллярной трубкой, т.е . не требует какого либо электромеханического контроля. Автоматический подмес  теплоносителя с обратной линии позволяет держать температуру в подающей линии на 40 -45 *С, не взирая на более высокую температуру в котловом контуре. Группа, также как и все остальные модификации содержит помимо отсечных кранов и обратный клапан, расположенный в отсечном кране обратной линии и помечен серой полоской – наклейкой. Группа поставляется без насоса, насос располагается справа .
6. 6.Насосная группа под  трех ходовой  смеситель  отличается от прямой лишь наличием трехходового крана, к которому необходимо дополнительно приобретать сервопривод, либо использовать его в ручном режиме( прямо с коробки).Используется в тех случаях, когда возникает необходимость точного регулирования температуры теплоносителя в контурах, это могут быть и радиаторы отопления, и теплый пол, но требует либо наличия контроллера, либо наличия котловой автоматики рассчитанной на контур со смесителем. Помимо всего вышеперечисленного необходимо докупать датчик температуры подающей линии, но порою данное решение целесообразно, особенно если котловая установка работает на предельных температурах 85 -90*С. Группа поставляется без насоса, насос располагается справа .

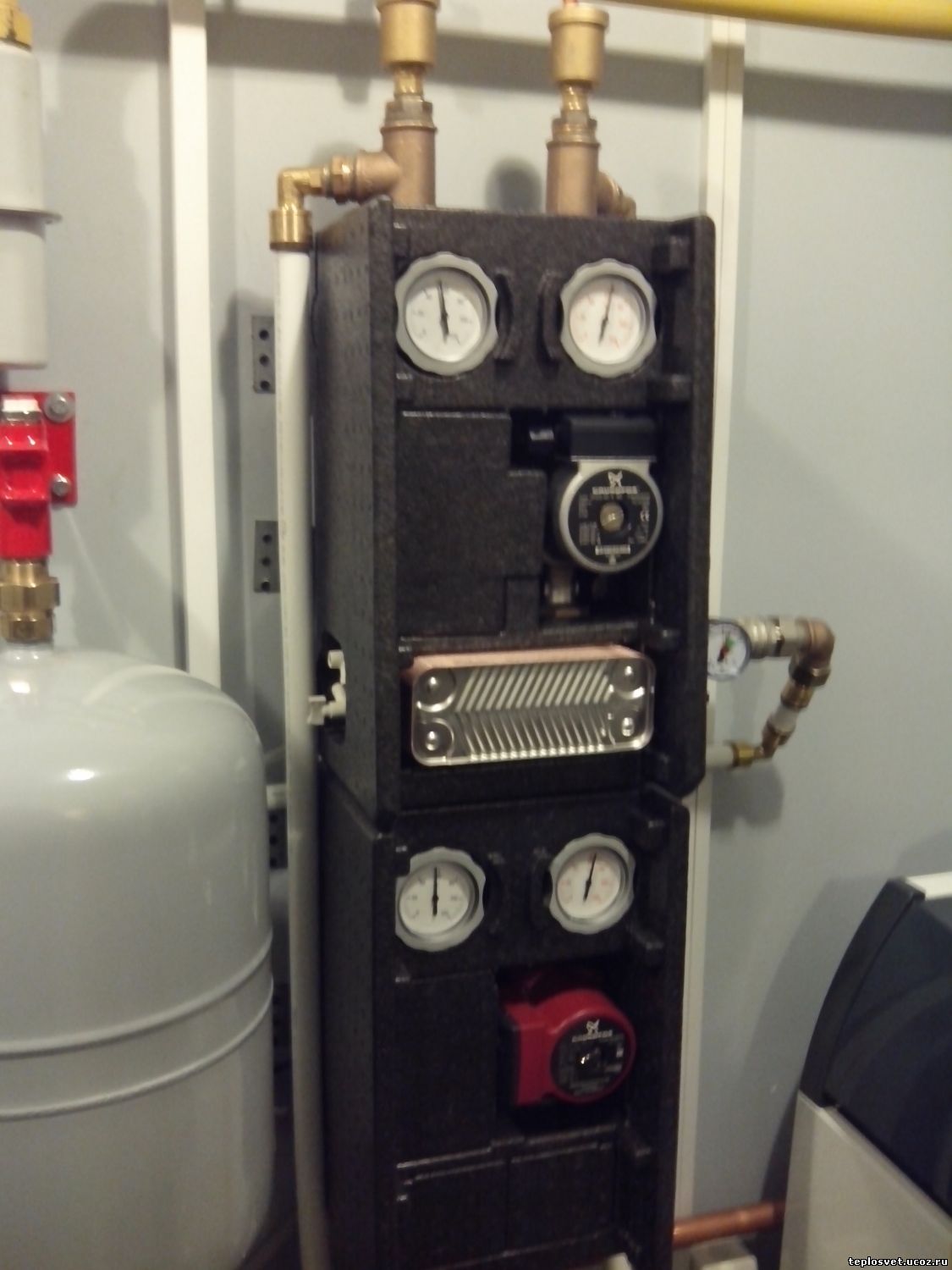

7. 7.Группа со встроенным теплообменником, с нержавеющим насосом и с группой безопасности используется обычно в случаях, когда возникает необходимость разделения контуров на содержащие антифриз , и не содержащие.  Так, к примеру,  котловая установка заполнена водой, а заказчик внезапно возжелал сделать подъезд к гаражу с подогревом, причем по ряду причин не желает заполнять систему дома антифризом. Вот в этом случае как раз и используется такая группа: водрузив ее на простую прямую группу через прилагающиеся переходники, получаем готовое решение. К недостаткам конструкции я бы отнес отсутствие  автоматических  воздухо - удалителей на пластинчатом теплообменнике.  Теплообменники различаются по мощности, в зависимости от количества пластин -  20 штук минимальное .

Вот так, вот , вкратце, рассказал о страшных девайсах под названием Maibes.  Стоимость их довольно высока, но уже неоднократно убеждался в том, что они того стоят. Если кому то покажется это простецкой забавой, то могу разочаровать – функционал групп огромный, конфигураций множество и часто это приводит к глобальным косякам, особенно у скупердяев…

                                                                                     г. Нерезиновск .

                                                                                        12.12.2014
